Выбор двухплатного Autocom CDP+ / Delphi DS150E

Двухплатная версия Autocom CDP+ / Delphi DS150E остается востребованной в сервисной практике как надежная базовая конфигурация для мультимарочного потока.

Ниже — практические критерии, которые помогают корректно оценить именно двухплатный вариант без перегибов в сторону «лучше/хуже», а по фактическим задачам сервиса.

Коротко о роли двухплатной версии​

Двухплатный вариант обычно выбирают, когда нужен:

  • стабильный рабочий инструмент под повседневный поток;
  • понятная и предсказуемая конфигурация;
  • база для регулярной диагностики легковых и коммерческих авто.

Для задач, где критична расширенная реализация линий (особенно 5V SW-CAN Opel/GM и старые блоки с требованиями к L-Line), чаще выбирают доработанную одноплатную версию.

Важный нюанс по SW-CAN (Opel/GM)​

В стандартной двухплатной конфигурации канал SW-CAN, как правило, реализован в базовом исполнении. Для части автомобилей Opel/GM с 5V SW-CAN это может приводить к ограничению связи с отдельными блоками.

Это не делает двухплатную версию «нерабочей» в целом, но важно заранее учитывать профиль задач:

  • если нужен типовой мультимарочный поток, двухплатной версии обычно достаточно;
  • если нужна максимально полная 5V SW-CAN диагностика Opel/GM, лучше выбирать доработанную одноплатную версию.

Технические критерии проверки двухплатной версии​

1. Ревизия платы​

Ориентиром для стабильной двухплатной платформы является ревизия V3.0:

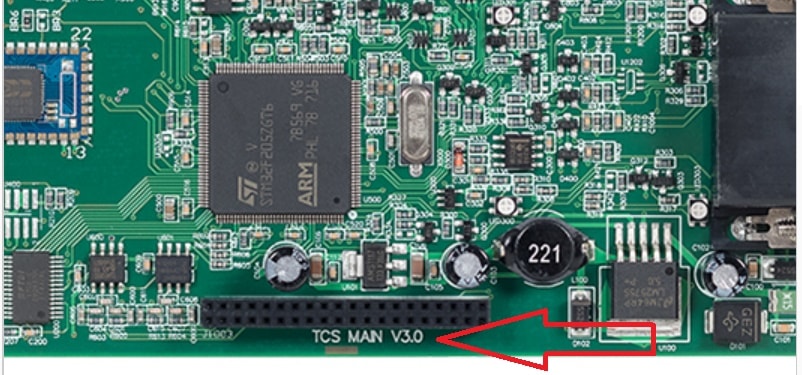

  • маркировка на основной плате: TCS MAIN v3.0;

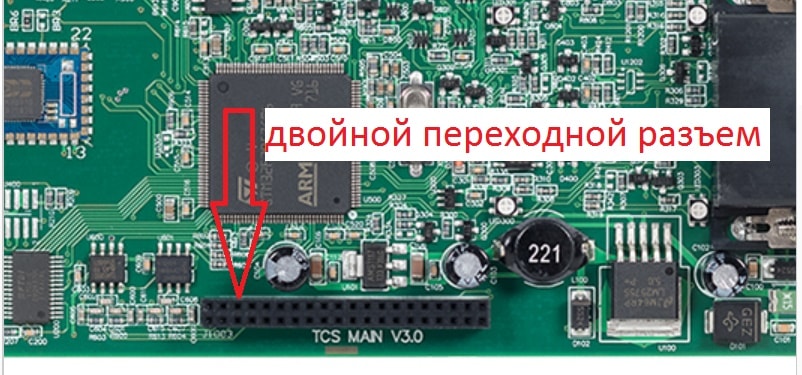

  • двойные переходные разъемы между платами.

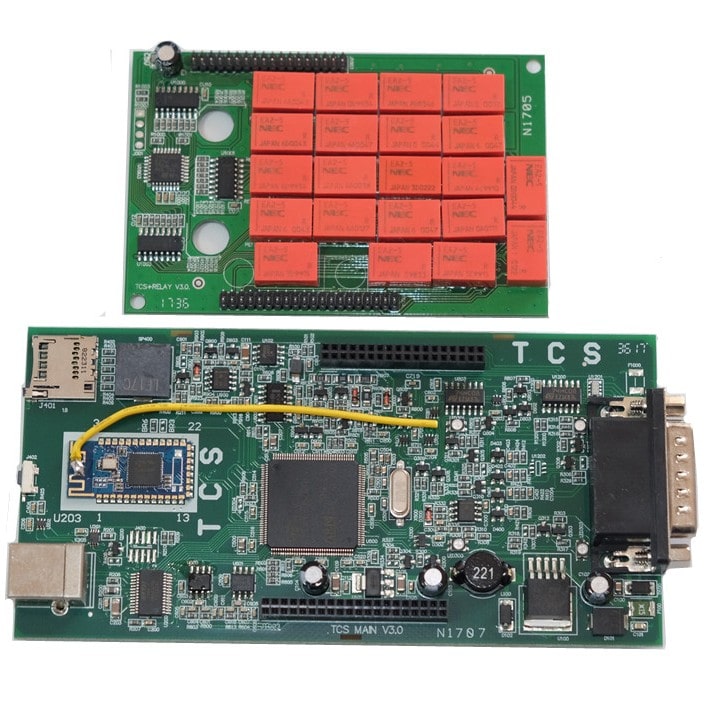

Фото основной платы Autocom/Delphi Фото основной платы версии 3.0, маркировка ревизии Фото двойных переходных разъемов на плате

2. Релейная группа​

Для этой платформы используются реле двух рабочих номиналов:

  • 5V (типовое сопротивление обмотки около 178 Ом);
  • 4.5V (типовое сопротивление обмотки около 145 Ом).

Оба номинала применяются как рабочие, если соответствуют электрическим параметрам платформы. В наших версиях установлены исправные 701 CAN-фильтры: это реальные дроссели, не перемычки.

Фото реле NEC EA2-5 или NEC EA2-5NU

3. Защита по питанию (TVS)​

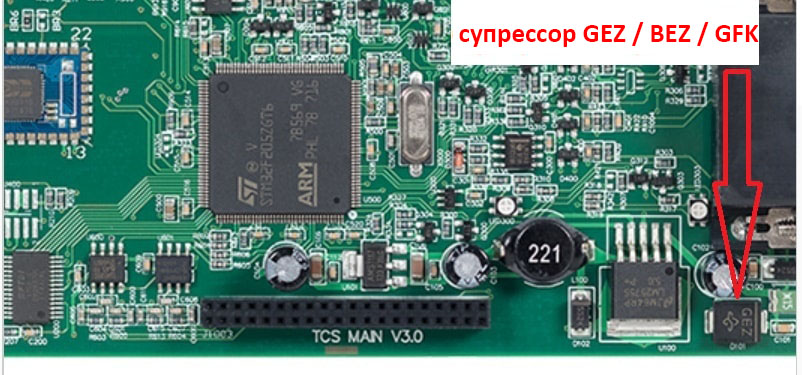

Наличие TVS-защиты (супрессора) критично для устойчивости прибора к импульсным помехам бортсети.

Встречаются штатные вариации маркировок (например, GEZ/BEZ/GFE/GFK) — ключевое условие в том, что элемент защиты должен быть установлен и корректно работать в схеме.

Фото супрессора BEZ, GEZ или GFK

4. Линии K-Line/L-Line​

Для работы по старым протоколам важна корректная реализация драйверов линии. В двухплатной версии в зависимости от ревизии и партии возможны различия по реализации этих узлов, поэтому перед сложными задачами на старых автомобилях лучше заранее уточнять покрытие по конкретному ЭБУ.

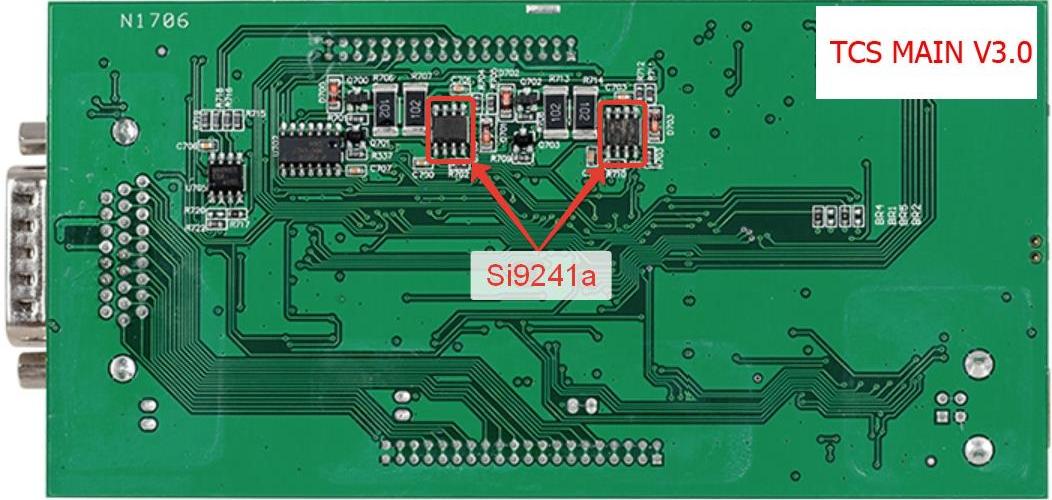

Фото микросхемы Si9241A с маркировкой 9241A

5. Диодная защита линии​

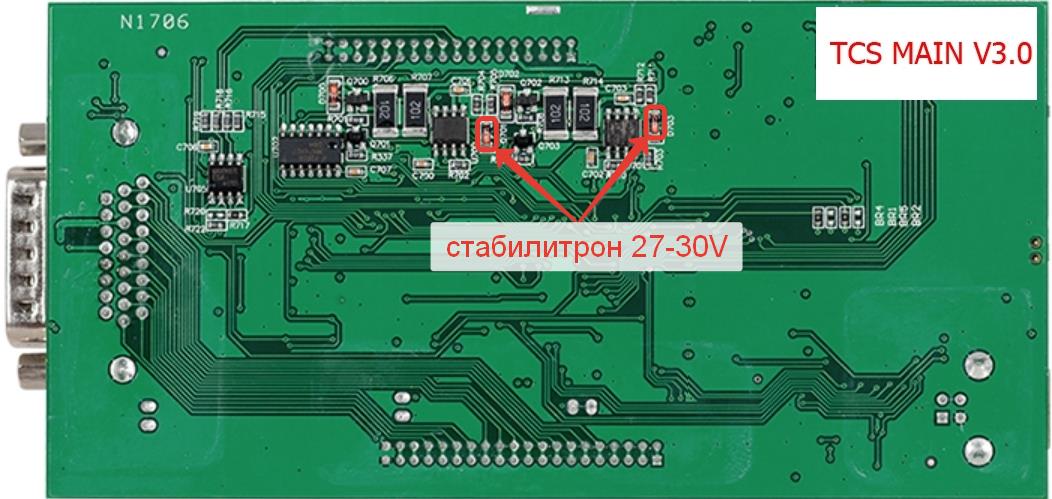

Для согласования и защиты линии используются стабилитроны (типовой диапазон 27-30 В). Их наличие важно для устойчивости к скачкам напряжения.

Фото диодов Зенера на 27-30 вольт

Практический выбор: двухплатная или доработанная одноплатная​

Выбирайте двухплатную версию, если:

  • нужен надежный базовый мультимарочный инструмент;
  • основной поток — стандартные сервисные процедуры;
  • приоритет — стабильная повседневная эксплуатация.

Выбирайте доработанную одноплатную, если:

  • критична максимально полная 5V SW-CAN диагностика Opel/GM;
  • много задач по старым автомобилям, где важна корректная L-Line;
  • нужен максимально широкий аппаратный охват линий и компонентов.
  • важна сниженная тепловая нагрузка на ряд элементов платы (в доработанной версии СМАРТДИАГ реализована собственная теплоразгрузка; детали — внутреннее ноу-хау).

FAQ​

Q: Есть ли разница между Autocom CDP+ и Delphi DS150E?

A: На уровне платформы это одна и та же аппаратная база. Различия обычно касаются корпуса, маркировки и комплектации.

Q: Подходит ли двухплатная версия для 24V техники?

A: Да, при корректном питании и исправной защите по входу. Для 24V техники используйте соответствующий преобразователь питания.

Q: Можно ли работать свежим ПО (2020/2021)?

A: Да, но фактический набор функций зависит от марки, модели, года выпуска и конкретного ЭБУ автомобиля.

Заключение​

Двухплатная версия — это рабочая и востребованная конфигурация для типового потока СТО. Ее ключевая сильная сторона — предсказуемая базовая эксплуатация.

Если же в приоритете максимальный охват по SW-CAN Opel/GM и расширенная реализация линий на сложных случаях, оптимальным выбором будет доработанная одноплатная версия.
