Выбор одноплатного и доработанного Autocom CDP+ / Delphi DS150E

Autocom CDP+ и Delphi DS150E выпускаются в нескольких аппаратных вариантах. Для практики сервиса это важно, потому что именно схема платы определяет доступность отдельных линий диагностики.

В этой статье разбираем две версии, которые чаще всего сравнивают между собой:

• стандартную одноплатную;
• доработанную одноплатную (по схеме СМАРТДИАГ).

примечание

Для сравнения с двухплатной конфигурацией используйте отдельный материал: Выбор двухплатного Autocom CDP+ и Delphi DS150E.

Коротко о позиционировании

Версия	Практическая роль
Одноплатная стандартная	Рабочий баланс цены и функциональности для регулярных задач СТО.
Одноплатная доработанная	Расширенная аппаратная конфигурация для более сложных случаев и максимальной стабильности связи.

Стандартная одноплатная версия: что важно знать

Стандартная одноплатная версия полноценно закрывает большой объем повседневной диагностики, но имеет конструктивные особенности:

• основной CAN-канал работает, но второй CAN-канал в стандартной плате может быть не реализован полностью, даже если микросхема визуально установлена;
• K-Line в большинстве сценариев работает корректно, а L-Line (линия пробуждения ЭБУ) обычно не активна, поэтому на части старых автомобилей отдельные блоки могут не выходить на связь;
• в наших одноплатных версиях установлен рабочий NCV7356G для SW-CAN, поэтому прибор подходит для задач по Opel, Chevrolet и другим GM-моделям, где используется однопроводный CAN;
• в наших версиях установлены рабочие 701 CAN-фильтры — это реальные синфазные дроссели, не перемычки.

На практике это означает следующее: для базового потока работ версия подходит, но для сложных или узкоспециализированных задач может понадобиться доработанная конфигурация.

Питание и техника 24 В

На стандартной одноплатной плате в проверяемой нами конфигурации используется TVS-супрессор с маркировкой GEZ. Это группа SMCJ24A: для легковых автомобилей с 12 В сетью такой вариант подходит нормально.

На технике 24 В ситуация жестче. У грузовика "24 В" — это не постоянные 24 В на клеммах: при работающем генераторе бортовая сеть часто поднимается до 28–29 В. Для SMCJ24A это уже близко к рабочей зоне пробоя. При длительной работе на заведенном грузовике супрессор может греться, а при неблагоприятном стечении условий — уйти в короткое замыкание и посадить питание платы.

В доработанной версии СМАРТДИАГ используется супрессор с маркировкой GFE из группы SMCJ26A. У него выше порог пробоя, поэтому запас по технике 24 В лучше.

Узел защиты	Где встречается	Практический смысл
GEZ / SMCJ24A	Стандартная одноплатная версия	Хорошо подходит для легковых автомобилей 12 В. На технике 24 В запас меньше.
GFE / SMCJ26A	Доработанная одноплатная версия	Больше запас по напряжению для коммерческой техники 24 В.

Реле 4,5 В и 5 В: нормальная производственная вариативность

В одноплатных приборах в зависимости от партии могут встречаться реле 5 В и 4,5 В. Оба номинала применяются в этой платформе.

По стендовым проверкам СМАРТДИАГ:

• корректность диагностики сохраняется;
• при длительной работе возможен лишь небольшой рост температуры платы (обычно на 2–3 °C), что остается в рабочей норме.

Технически это объясняется параметрами релейной матрицы: в схеме 21 реле, но одновременно активируется только часть каналов. При типовых сопротивлениях катушек около 178 Ом (5 В) и 145 Ом (4,5 В) расчетный ток по закону I=U/R составляет примерно 28 мА для реле 5 В и 34 мА для реле 4,5 В. Нагрузка на ключи остается в безопасном диапазоне.

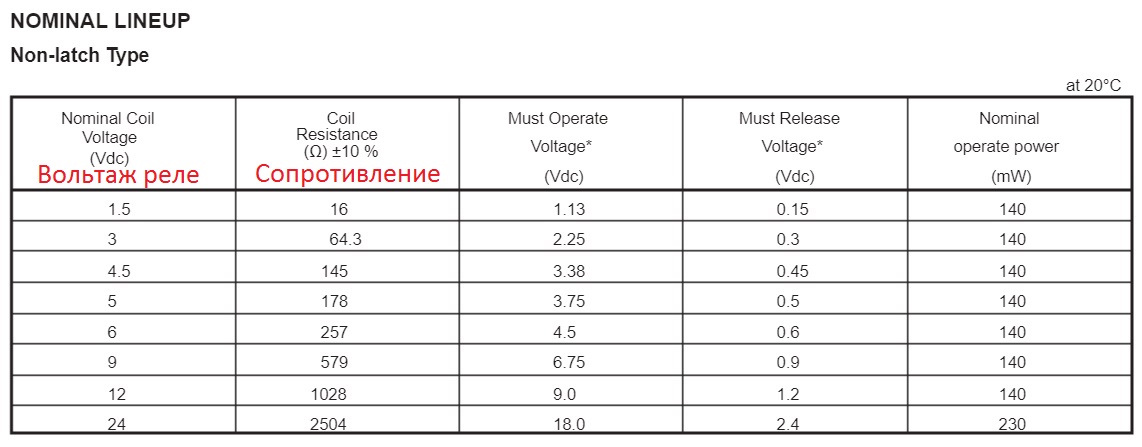

Ориентиры по сопротивлению обмотки

Тип реле	Номинал	Типовое сопротивление
UD2-5NU (NEC/NEXEM)	5 В	~178 Ом
UD2-4.5NU (NEC/NEXEM)	4,5 В	~145 Ом

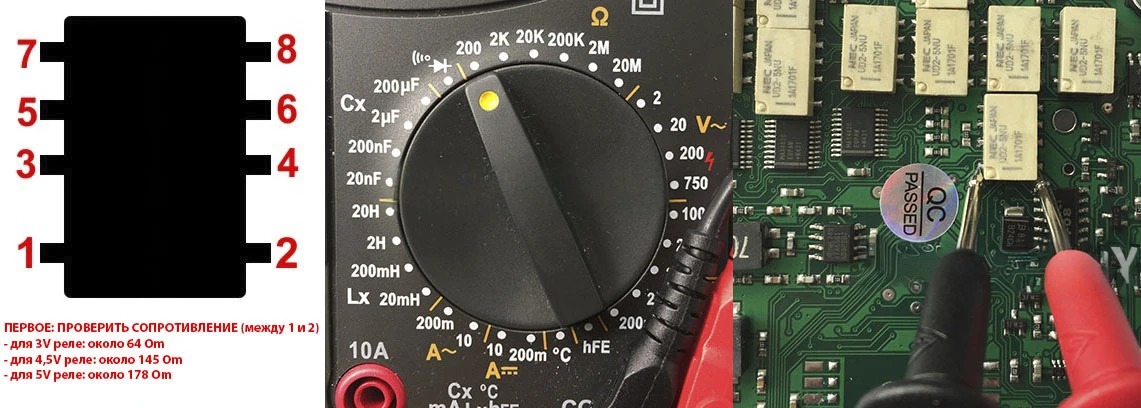

Если измерение показывает диапазон, близкий к 145–178 Ом, это нормальная рабочая группа для данной платформы.

Отдельно стоит отличать такие реле от дешевых плат с релейной группой 3 В. У реле 3 В сопротивление катушки может быть около 64 Ом; при управлении от 5 В ток получается примерно 78 мА на канал. Это уже выше типовой гарантированной нагрузки одного канала MAX4820, поэтому реле 3 В в схеме 5 В — реальный риск перегрева реле, драйверов и линии питания.

Что означает «доработанная версия по схеме СМАРТДИАГ»

Доработанная версия — это не просто замена отдельных компонентов, а комплексная ревизия ключевых линий связи.

В нашей схеме доработки:

• восстанавливается второй CAN-канал;
• устанавливается рабочий Si9241 и реализуется корректная L-Line;
• SW-CAN строится на NCV7356G для полноценной диагностики Opel/GM по SW-CAN 5 В;
• ставятся оригинальные реле NEXEM 5 В;
• применяются CAN-фильтры EPCOS, которые лучше подавляют высокочастотные помехи в бортовой сети;
• используются драйверы TJA1050, а в зависимости от партии — TJA1050T или TJA1040 (функционально эквивалентные для этой платформы; TJA1040 — более ранняя и нередко более дорогая ревизия);
• убирается лишняя нагрузка в цепи L-Line, из-за которой на заводских платах возможны некорректная работа линии и локальный нагрев при длительной диагностике;
• в доработанной версии СМАРТДИАГ нам удалось снизить локальный нагрев ряда элементов платы; точная конфигурация теплоразгрузки является внутренним техническим ноу-хау.

Сравнение стандартной и доработанной одноплатной версии

Узел	Стандартная одноплатная	Доработанная одноплатная СМАРТДИАГ
Защита питания	GEZ / SMCJ24A: нормальный вариант для легковых авто 12 В, но на технике 24 В запас меньше.	GFE / SMCJ26A: выше запас по напряжению для техники 24 В.
Реле	В зависимости от партии 5 В или 4,5 В. Это рабочая группа для данной схемы.	Новые оригинальные NEXEM 5 В, работающие в штатном режиме.
CAN-фильтры	Реальные 701 синфазные дроссели, не перемычки.	EPCOS-фильтры для лучшего подавления помех.
Второй CAN	Внешне микросхема может быть установлена, но канал может не работать полноценно.	Второй CAN-канал реализован аппаратно.
SW-CAN	Рабочий NCV7356G для Opel/GM.	Рабочий NCV7356G для Opel/GM.
L-Line	Обычно не работает полноценно, даже если Si9241 визуально установлен.	Рабочий Si9241 и корректная L-Line.
Bluetooth	Обычно Bluetooth 4.0.	Bluetooth 2.0; для сервисной работы предпочтителен USB-кабель.

Про NEC, NEXEM и маркировки

Маркировка NEC в этой теме часто используется как привычное обозначение семейства реле. Актуальные партии, как правило, комплектуются реле NEXEM 5 В.

Это штатная эволюция компонентной базы: ключевой критерий — рабочие электрические параметры и корректная реализация схемы, а не только надпись на корпусе.

Как выбрать между стандартной и доработанной одноплатной

Выбирайте стандартную одноплатную версию, если:

• нужен рабочий инструмент для гаража, личных автомобилей или типового потока СТО;
• приоритет — оптимальная цена;
• основной парк — легковые автомобили и нерегулярные задачи по технике 24 В без длительных сессий на заведенном грузовике;
• нет регулярных задач по старым блокам, где критичны L-Line и второй CAN-канал.

Выбирайте доработанную одноплатную версию, если:

• важен максимально широкий охват линий диагностики;
• в работе есть грузовики 24 В и коммерческая техника;
• в работе есть старые автомобили, где критична L-Line;
• нужна стабильная диагностика Opel/GM по SW-CAN 5 В;
• важна расширенная аппаратная конфигурация под интенсивную эксплуатацию.

FAQ

Q: Почему в доработанной версии Bluetooth 2.0, а в стандартной может быть Bluetooth 4.0?

A: В доработанной версии приоритет отдан аппаратной части: защите питания, реле, CAN-линиям, SW-CAN, L-Line и фильтрам. Для длинных диагностических сессий мы в любом случае рекомендуем USB-кабель: он стабильнее и предсказуемее Bluetooth. Bluetooth 2.0 оставлен как рабочий компромисс, чтобы не поднимать цену прибора из-за второстепенного узла.

Q: Можно ли стандартной одноплатной версией работать с грузовиками?

A: Для короткой проверки на технике 24 В стандартная версия может работать, особенно при невысоком напряжении в бортовой сети. Но для регулярной работы с заведенными грузовиками лучше выбирать доработанную версию: у нее больше запас по защите питания.

Q: Почему реле 3 В считаются проблемой, если внешне плата похожа?

A: В этой платформе релейная матрица управляется от 5 В. Реле 4,5 В и 5 В укладываются в безопасный токовый диапазон, а реле 3 В могут перегружать каналы драйвера и греть питание. Поэтому важно смотреть не только на внешний вид платы, но и на номиналы компонентов.

Заключение

Стандартная одноплатная версия — практичное решение для ежедневных задач. Доработанная версия — выбор для тех, кому важны расширенный охват и более глубокая аппаратная реализация.

Обе версии рабочие, но рассчитаны на разные сценарии нагрузки и уровень требований к диагностике.
