Мультимарочный программатор К-TAG

Руководство по эксплуатации и Руководство пользователя

Данное руководство пользователя было специально разработано для ознакомления с функциями и особенностями Мультимарочного программатора К-TAG (далее — прибор) при программировании блоков управления двигателя через интерфейс связи с микроконтроллером.

Это руководство содержит основные сведения о том, как загрузить программное обеспечение и программу для работы с прибором. Руководство также содержит предупреждения и меры предосторожности для безопасного и правильного использования продукта.

Наибольшее внимание!

Наибольшее внимание необходимо уделять вождению транспортного средства, параметры двигателя которого были модифицированы. Инструмент и его принадлежности должны использоваться только после тщательного прочтения настоящего руководства.

Важные уведомления об использовании инструмента

Предупреждение об электрической безопасности

Во избежание поражения электрическим током не открывайте корпус при подключении инструмента. Прибор и его аксессуары подходят только для профессионального использования.

Однако, при грамотной технической поддержке пользоваться прибором сможет и новичок.

Данный прибор также предназначен для тюнинга автомобилей для соревнований или для использования на закрытых трассах.

Прибор позволяет получить доступ к рабочим параметрам управления двигателем, однако последующее изменение этих параметров может привести к тому, что транспортное средство не будет соответствовать требованиям и стандартам Вашей страны в отношении мощности, предельной скорости и токсичности выбросов.

Риски использования некачественных прошивок

• При использовании некачественного файла прошивки ЭБУ может также быть снижен ресурс механических и/или электрических компонентов транспортного средства.
• Не предоставляются никакие гарантии в отношении дополнительного износа или изношенности двигателя, а также электрических или механических частей транспортного средства, соблюдения норм и правил, касающихся выбросов выхлопных газов, требуемых Вашей страной.

Отказ от ответственности

Уведомляем о полном отсутствии ответственности за возможные проблемы с эксплуатацией транспортного средства после чип-тюнинга, в том числе связанные с ошибками специалистов, модифицировавших параметры двигателя с помощью данного прибора.

Прежде чем начать, вы должны ознакомиться с некоторыми техническими терминами, используемыми в данном руководстве.

Технические термины

Термин	Обозначение
Позиционный стол	Оборудование, на котором вы можете разместить ЭБУ для более легкого подключения (продается отдельно).
Адаптер платы для позиционного стола	Переходник, который нужно установить на некоторых из ЭБУ при использовании позиционного стола (продается отдельно).
Backup (Бэкап)	Резервная копия данных, хранящихся в блоке управления двигателя, предназначенная для предотвращения случайной потери этих данных.
Restore (Восстановление)	Процедура записи файла резервной копии в блок управления двигателем, таким образом возвращается исходное состояние блока управления двигателем, в котором он находился при резервном копировании.
Patch	Процедура включения/выключения последовательной связи с блоком управления двигателем.
Checksum (Проверка контрольных сумм)	Операция, которая служит для проверки целостности данных в системе управления двигателем. Коррекция контрольной суммы выполняется для каждого измененного файла до загрузки его в блок управления двигателем, чтобы обеспечить его функционирование. Прибор выполняет коррекцию контрольной суммы всегда автоматически (при наличии соответствующего DLL).
ECU (ЭБУ)	Электронный блок управления. Это, как правило, синоним для блока управления двигателем.
EEPROM	Электрически стираемая и программируемая память. Перепрограммируемая память. Возможна ее запись, стирание и переписывание электрически, даже без удаления из ЭБУ.
Flash	Перепрограммируемая память, операции аналогичны EEPROM, но применяется технология Flash.
Micro (Microcontroller)	Электронное устройство обработки и управления, интегрированное в единую монтажную схему платы прибора.
LOG file	Файл, в который прибор записывает хронологически все этапы чтения и программирования, а также события во время связи с блоком управления двигателем.
Original file	Файл, содержащий данные (включая карты) для управления двигателем, хранящийся в блок управления двигателя. Все параметры, как правило, соответствуют заводским настройкам.
Modified file	Файл, созданный из исходного файла (Original file) путем внесения изменений в параметры управления ЭБУ. Подготовлен для записи в ЭБУ.
Firmware	Прошивка.
ID (Identification)	Процедура получения идентификационных данных блока управления двигателем.
Operating Manuals	Руководство по проведению процедуры.
OBDII diagnostic connector	Разъем кабеля OBDII. (Примечание: Хотя K-TAG в основном работает "на столе", этот термин может упоминаться в общем контексте диагностики).
ECU programming (Программирование ЭБУ)	Настройка параметров управления двигателем в ЭБУ. Осуществляется в последовательной связи или в режиме загрузки (на столе). Состоит из трех операций: - Reading - чтение исходного файла, хранящегося в ЭБУ. - Modifying - изменение исходного файла с помощью программного обеспечения для настройки. - Writing - запись измененного файла в ЭБУ.
Serial communication	Режим связи с электронным блоком управления, в том числе через диагностический разъем автомобиля (часто называемый разъемом OBDII). Это можно сделать: - Через диагностический разъем (ЭБУ установлен на транспортном средстве), просто путем подключения к диагностическому разъему. - «На столе», путем отключения разъемов проводки и извлечения ЭБУ из транспортного средства для подключения к его внешнему разъему с помощью соответствующих инструментов без его вскрытия. Примечание: не все ЭБУ можно перепрограммировать «на столе».
Boot mode communication	Связь в режиме внутреннего загрузчика (бутлоадера). Режим связи с электронным блоком управления запускается в определенном рабочем режиме, что позволяет выполнять операции, обычно невозможные в последовательной связи (например, чтение резервной копии данных (Backup), чтение/запись памяти EEPROM и т.д.). Обычно выполняется «на столе». Для того, чтобы подать необходимые сигналы в ЭБУ, требуется подключение к определенным точкам напрямую (проводами) или через адаптеры (из комплекта) с помощью пайки.
Communications protocol	Протокол связи между инструментом и ЭБУ.
Plug-in	Набор протоколов связи, используемых прибором для обмена данными с ЭБУ.
Family	Название одного или нескольких протоколов.

Безопасность

Внимательно прочтите перед использованием!

Перед использованием прибора внимательно прочитайте данное руководство и сохраните его на будущее.

Этот продукт был конструирован с самой высокой заботой для безопасности. Однако, любое воздействие при неправильном использовании устройства может привести к его возгоранию, поражению электрическим током или травме.

Для обеспечения безаварийной работы следуйте этим рекомендациям:

• Соблюдайте все предупреждения, меры предосторожности и инструкции.
• Регулярно проверяйте адаптер переменного тока и шнур питания переменного тока на предмет повреждений и скопления пыли вокруг вилки питания или электрической розетки.
• Прекратив использование, отсоедините адаптер питания переменного тока от электрической розетки, отсоедините кабель USB от компьютера или ноутбука.
• Немедленно отсоедините все кабели, если устройство работает в ненормальном режиме.
• Если появились необычные звуки и/или запахи либо прибор становится слишком горячим, отключите питание и USB кабель. Не используйте повторно такой прибор!
• Никогда не разбирайте изделие или прилагаемые аксессуары.
• Используйте прибор и аксессуары в соответствии с инструкциями данного руководства и следуя инструкциям по подключению, имеющимся в протоколах, доступных в программе.

Важное предупреждение!

Запрещено любое самостоятельное изменение в приборе или в программе! Разборка аннулирует любые претензии и может быть опасна.

Использование и обращение с прибором

• Храните прибор и все аксессуары в недоступном для маленьких детей или животных месте. Мелкие детали могут вызвать удушье или серьезную травму при проглатывании (например, переходники или сменные разъемы соединительных кабелей).
• Не используйте инструмент вблизи воды.
• Используйте только кабели/аксессуары, поставляемые в комплекте (кроме поставляемых отдельно).
• Не подвергайте изделия и аксессуары воздействию высоких температур, высокой влажности или прямых солнечных лучей.
• Не оставляйте изделие или аксессуары в автомобиле с закрытыми окнами (особенно в салоне).
• Не подвергайте изделие или аксессуары воздействию пыли, дыма или пара.
• Не допускайте попадания жидкости или мелких частиц в изделие или аксессуары.
• Не устанавливайте изделие на наклонные, неустойчивые или вибрирующие поверхности.
• Не роняйте прибор или аксессуары и не подвергайте устройство сильному физическому удару.
• Не кладите тяжелые предметы на прибор или аксессуары.
• Не прикасайтесь и не вставляйте посторонние предметы в разъемы устройства или аксессуары.

Использование адаптера переменного тока и шнура питания

• Не прикасайтесь мокрыми руками к вилке сетевого шнура переменного тока.
• Не прикасайтесь к шнуру питания переменного тока или адаптеру переменного тока, если он подключен к электрической розетке.
• Используйте только адаптер переменного тока и шнур питания переменного тока, поставляемые в комплекте. При использовании блока питания с регулируемыми значениями тока и напряжения, убедитесь, что данный блок имеет сертификат и предназначен для использования в условиях работы прибора.
• Не допускайте образования пыли или посторонних предметов вокруг прибора или дополнительных разъемов. Если на разъемах прибора или шнуре питания переменного тока есть пыль или посторонние вещества, протрите его сухой тканью перед соединением. Пыль или другие вещества на разъемах могут привести к пожару или возгоранию.
• Отсоедините шнур питания переменного тока от электрической розетки и отсоедините прибор от компьютера или ноутбука перед чисткой.
• Защитите шнур питания переменного тока от перемещения или защемления.
• При отсоединении шнура питания переменного тока держите его за вилку (адаптер) и вытягивайте вертикально из розетки.
• Никогда не тяните за шнур и не тяните за адаптер под углом к розетке.
• Не подключайте шнур питания переменного тока к трансформатору напряжения или инвертору.
• Кабель питания от трансформатора напряжения для зарубежных поездок или инвертора для использования в автомобиле может привести к накоплению тепла в адаптере переменного тока и вызвать ожоги или неисправность.

Риски, связанные с операциями по считыванию или перепрограммированию данных

Критически важно!

Если при чтении и записи прошивки с помощью прибора было прервано подключение, это может быть причиной повреждения программируемого ЭБУ или прибора, в результате этого может потребоваться их ремонт или замена.

Поэтому во время этих операций:

• Не отсоединяйте кабель связи между прибором и блоком управления.
• Не отсоединяйте USB-кабель между прибором и компьютером.
• Не выключайте компьютер.
• Не используйте прибор в местах, подверженных воздействию статического электричества или электрических помех.

Если по любой причине, повреждение ЭБУ или потеря данных или повреждение (даже частично) происходят и невозможно сделать восстановление, продавец не несет ответственности за любые убытки, расходы, а также любые другие расходы, не связанные с использованием данного прибора.

Минимизация рисков

Следует заметить, работая с прибором и имея техподдержку, Вы минимизируете риски таких ситуаций.

Хранение и обслуживание

• В целях безопасности отсоедините шнур питания переменного тока от электрической розетки и отсоедините все остальные кабели.
• Очистку внешней поверхности следует проводить, протерев мягкой тканью. Не используйте растворители или другие вещества (химикаты) для очистки внешней поверхности прибора.
• Не используйте прибор, если разъемы, адаптеры или адаптер переменного тока имеют загрязнения. Удалите грязь сухой тканью.

Работа с программой K-TAG

Как просмотреть список транспортных средств, поддерживаемых программой K-TAG

1. Нажмите на кнопку необходимого типа транспортного средства (например, "Cars", "Bikes", "Trucks" и т.д., в зависимости от интерфейса K-TAG Suite).
2. Выберите марку автомобиля (Manufacturer).
3. Выберите модель транспортного средства (Model).

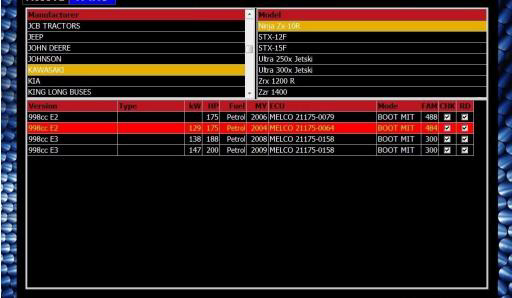

Интерфейс программы K-TAG Suite: выбор производителя, модели и версии ЭБУ.

В нижней части окна отображается список всех вариантов для выбранного транспортного средства/ЭБУ. Для каждого варианта подробно:

• Type (тип) - тип установленного двигателя или ЭБУ.
• kW (кВт) - мощность двигателя, выраженная в киловаттах (если применимо).
• HP (л.с.) - мощность двигателя, выраженная в лошадиных силах (если применимо).
• Fuel (топливо) - тип топлива (если применимо).
• MY (год) - год, когда версия автомобиля/ЭБУ была актуальна (если применимо).
• ECU - тип ЭБУ, установленного на транспортном средстве.
• Mode (режим) - режим подключения к ЭБУ (например, BDM, Bootloader, JTAG).
• FAM (Family) – номер протокола (или набора протоколов), которые нужно использовать для программирования.
• CHK (контрольные суммы) - флажок указывает, что коррекция контрольной суммы выполняется автоматически всем семейством протоколов, НО ТОЛЬКО ДЛЯ ФАЙЛОВ, СОДЕРЖАЩИХ КАРТЫ.
• RD (чтение) - флажок указывает, что ЭБУ поддерживает чтение (однако, программа имеет опечатки, например, в некоторых протоколах ЭБУ Bosch).

Доступ к списку ТС

Список транспортных средств и ЭБУ, поддерживаемых прибором K-TAG, можно просмотреть в любое время, даже если инструмент отсутствует или не подключен к ЭБУ, через программное обеспечение K-TAG Suite.

Как подключить инструмент K-TAG

Проверка напряжения

Перед подключением инструмента важно убедиться, что выходное напряжение адаптера переменного тока находится в пределах 12-13,5В.

1. Подключите К-TAG к компьютеру с помощью прилагаемого кабеля USB.
2. Подключите К-TAG к входящему в комплект адаптеру переменного тока.
3. Подключите адаптер переменного тока к электрической розетке.
4. Подключите К-TAG к ЭБУ, следуя инструкциям, приведенным в руководстве по эксплуатации (K-Suite) для выбранного протокола и типа ЭБУ (часто требуется пайка или использование специального позиционного стола и адаптеров).

Требования к компьютеру и рабочему месту

• Компьютер, подключенный к К-TAG, должен работать правильно и не содержать дефектов, иначе он может повредить прибор или ЭБУ!
• Как и во всех электрических изделиях, подключение к дефектным частям или подключение к электрической розетке, если оно выполнено небезопасно, может вызвать искру или пожар.
• Работы по подключению к ЭБУ часто требуют навыков пайки и аккуратности.

Выбор протокола (набора протоколов) в K-TAG Suite

Чтобы иметь возможность запрограммировать ЭБУ, необходимо выбрать правильный протокол (Family). Выбрать его можно двумя разными способами:

а) С помощью кнопок выбора типа транспортного средства/ЭБУ в главном окне программного обеспечения K-TAG Suite. (Как описано выше).

б) С помощью кнопки PROTOCOLS (или аналогичной функции поиска по номеру протокола) в главном окне программного обеспечения K-TAG Suite (рекомендуется для опытных пользователей).

Как выбрать необходимый протокол с помощью кнопки PROTOCOLS:

1. Выберите режим подключения/семейство микроконтроллеров, с которым Вы хотите работать (например, BDM MPC5xx, BOOTLOADER TRICORE, JTAG RENESAS и т.д.).
2. Выберите конкретный тип ЭБУ или протокол из списка.

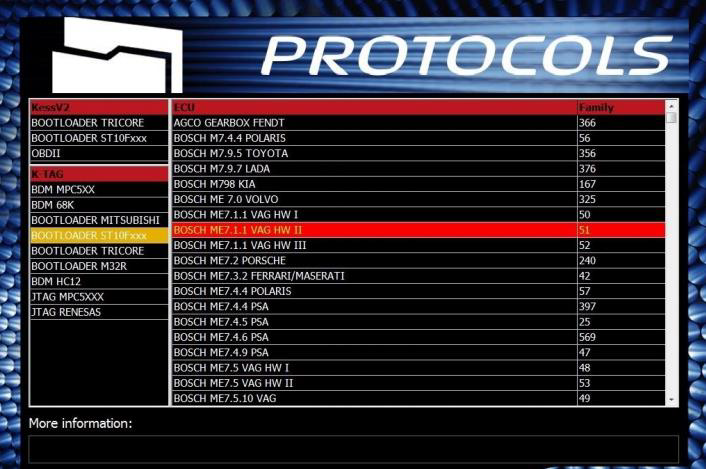

Окно выбора протокола (Family) в программе K-TAG Suite.

Нажмите на заголовок колонки ECU, чтобы отсортировать список протоколов в алфавитном порядке, или на Family, чтобы отсортировать по номеру.

Меню программирования K-TAG

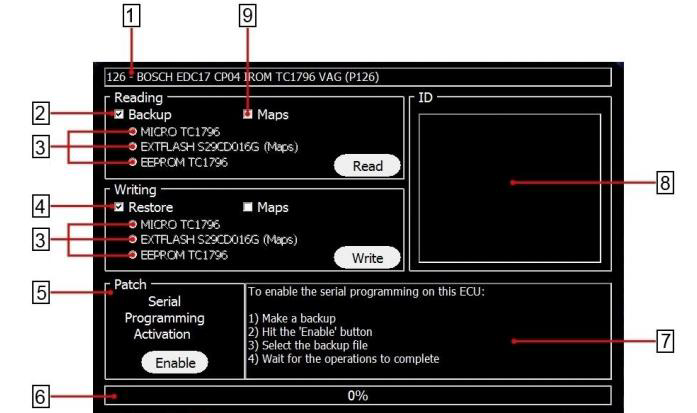

Примерное меню программирования K-TAG с выбором компонентов ЭБУ (MICRO, EEPROM, FLASH) и опциями Backup, Read, Write, Recovery.

После выбора подходящей "семьи" (протокола):

1. Нажмите кнопку ОК для просмотра инструкций по подключению.
2. Подключение к ЭБУ осуществляется в соответствии с инструкциями по подключению, приведенными в руководстве по эксплуатации (K-Suite).
3. Нажмите еще раз кнопку ОК, чтобы открыть меню программирования.

Описание элементов меню (нумерация согласно изображению в PDF):

1. Информация об используемом протоколе (наборе протоколов).
2. Backup (резервное копирование) – для создания полной резервной копии данных ЭБУ. В дополнение к этому файлу, Вы также можете сохранить раздельно файлы каждого компонента ЭБУ, в том числе файлы с картами.
3. MICRO/EXTFLASH/EEPROM-компоненты ЭБУ (микроконтроллер, внешняя флеш-память, память EEPROM). Чтобы прочитать/записать один компонент, удалите/установите флажок в поле Backup (резервное копирование)/Restore (восстановление) и выберите необходимый компонент. Можно читать/писать только компоненты, отмеченные зеленым текстом. Для большей ясности слово "карты" в скобках указываются рядом с компонентом, содержащим карты.
4. Restore (восстановление) - для восстановления файла резервной копии на ЭБУ.
5. Patch - для включения последовательного программирования через OBDII на некоторых ЭБУ (доступно только для некоторых плагинов с микроконтроллерами Tricore). (Примечание: Этот пункт может быть нерелевантен для K-TAG, который в основном работает не через OBDII).
6. Строка состояния - процент выполнения процедуры чтения/записи.
7. Окно состояния - для отображения сообщений о текущих операциях.
8. ID - для отображения информации об идентификации ЭБУ.
9. Maps (карты) - в некоторых случаях, если это разрешено протоколом, вы можете увидеть белый флажок с надписью “карты”. Это означает, что Вы ДОЛЖНЫ сохранить специальный файл, который должен использоваться, если вы хотите в дальнейшем изменить характеристики транспортного средства и если хотите сохранить состояние карт на момент чтения прошивки из ЭБУ. Это позволит восстановить данные вместе с картами в случае отказа из-за сбоя после программирования модифицированного файла прошивки.

Важные рекомендации перед чтением/записью!

• Желательно выполнять операции чтения/записи, когда Ваш компьютер не имеет активное подключение к интернету!
• Также категорически рекомендуется отключить Брандмауэр Защитника Windows и удалить все антивирусное программное обеспечение.
• В противном случае Вы рискуете потерять работоспособность устройства или повредить установленное для прибора К-TAG программное обеспечение, которые могут повлечь за собой повреждение ЭБУ или прибора!

Backup (резервное копирование)

1. Выберите нужный протокол (набор протоколов) с помощью кнопок транспортного средства или кнопки протоколов.
2. Подключение к ЭБУ осуществляется в соответствии с инструкциями по подключению, приведенными в руководстве по эксплуатации.
3. Нажмите кнопку Read, чтобы прочитать и получить резервный файл всех данных ЭБУ. В качестве первого шага, даже перед чтением/записью отдельных компонентов ЭБУ, Вы всегда должны сделать чтение Backup (резервной копии) ЭБУ.

Read (чтение)

1. Выберите нужный протокол.
2. Подключение к ЭБУ осуществляется в соответствии с инструкциями.
3. Снимите флажок в поле Backup (резервное копирование).
4. Выберите компонент, который вы хотите прочитать. Для этого нужно поставить точку рядом с компонентом, выделенным зеленым цветом текста.
5. Нажмите Кнопку Read (чтение).

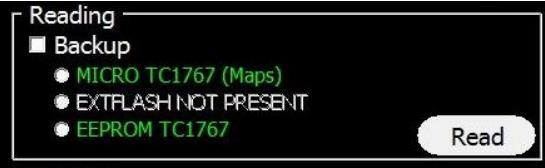

Окно процесса чтения компонента ЭБУ в программе K-TAG.

Прочитать только можно компоненты, показанные зеленым цветом. В случае, если вы хотите работать только с файлами управления двигателем, обратитесь к компоненту с Maps (картами), это слово написано рядом с ним или, когда доступно, отметьте Maps (слово находится вверху и имеет белый цвет).

Restore (Восстановление)

1. Выберите нужное семейство с помощью кнопок транспортного средства или кнопки протоколов.
2. Подключение к ЭБУ осуществляется в соответствии с инструкциями по подключению, приведенными в руководстве по эксплуатации.
3. Нажмите кнопку Write (запись), чтобы восстановить файл резервной копии в ЭБУ.

Write (запись)

1. Выберите нужное семейство с помощью кнопок транспортного средства или кнопки протоколов.
2. Подключение к ЭБУ осуществляется в соответствии с инструкциями по подключению, приведенными в руководстве по эксплуатации.
3. Снимите флажок в поле Restore (восстановление).
4. Выберите компонент, в который вы хотите записать модифицированный файл.
5. Нажмите кнопку Write (запись).

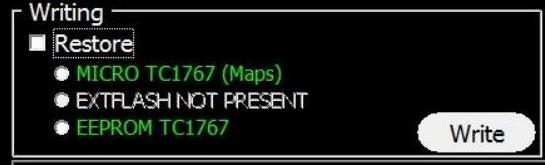

Окно процесса записи компонента ЭБУ в программе K-TAG.

Записать можно только компоненты, показанные зеленым цветом. В случае, если вы хотите работать только с файлами управления двигателем, обратитесь к компоненту с Maps (картами), это слово написано рядом с ним или, когда доступно, отметьте Maps (слово находится вверху и имеет белый цвет).

Устранение неисправностей

Перед обращением за помощью, пожалуйста, прочтите этот раздел и следуйте рекомендуемым процедурам.

Проблема	Возможное решение
Программное обеспечение не распознает инструмент	- Если зеленый светодиод не светится, проверьте, что инструмент правильно подключен к компьютеру с помощью прилагаемого кабеля USB и к источнику питания. - Убедитесь, что кабель USB не поврежден, и по возможности, повторите попытку с помощью другого подходящего USB-кабеля. - Используйте USB-кабель, входящий в комплект поставки. Мы не рекомендуем использовать удлинители или другие USB-кабели.
Программное обеспечение не работает должным образом	- Убедитесь, что установлены все Приложения и отключены антивирусные программы, а также Защитник Windows. - Если это так, попросите у продавца и установите заново программное обеспечение прибора.
Все протоколы отображены на сером фоне и не включены	- Проверьте корректность установки драйвера (поставляется вместе с ПО), а также выполните рекомендации предыдущего пункта. - Обратитесь к продавцу.
Прибор не может выполнить чтение и/или запись	- Убедитесь, что зеленый светодиод прибора светится при его подключении к компьютеру или ноутбуку и к источнику питания. - Убедитесь, что все кабели и аксессуары целы и правильно подключены, включая правильность подключения к ЭБУ (пайка, адаптеры).
Сообщения об ошибках: Checksum error или Correction Checksum Error	- Убедитесь, что Ваша пайка/подключение к ЭБУ хорошо выполнена, перепаяйте/переподключите при необходимости. - Убедитесь, что вы подали питание на прибор и на ЭБУ (если требуется внешнее питание для ЭБУ). - Убедитесь, что вы выбрали правильный протокол ЭБУ. - Убедитесь в правильности использования кабеля и других аксессуаров между прибором и ЭБУ. - Убедитесь, что Вы правильно установили (по инструкции) программное обеспечение и необходимые приложения для работы с прибором. - Обратитесь к продавцу.
Сообщение об ошибке: Micro protection type not supported. It's impossible to work on this ECU (неподдерживаемый тип защиты микроконтроллера. Невозможно работать с этим ЭБУ).	Вы пытаетесь подключиться к ЭБУ с защищенным микроконтроллером. Если это доступно, используйте один из протоколов для этого типа ЭБУ, у которого в названии есть TPROT (Tricore Protection). В противном случае, для снятия защиты может потребоваться другое оборудование или услуги.
Сообщение об ошибке: ECU not identified (ЭБУ не идентифицирован)	- Возможно, программирование данного ЭБУ не поддерживается прибором или выбран неверный протокол. - Повторите подключение, убедившись в его правильности и выполнив все условия в руководстве данного протокола. - Проверьте правильность выбора данного протокола.

Технические характеристики

Параметр	Значение
Интерфейс	Разъем DB15, Разъем IDC26 (для ленточных кабелей), Разъем питания, Разъем USB 2.0
Совместимые операционные системы	Windows Vista 32bit и 64bit, Windows 7 32bit и 64bit, Windows 8 32bit и 64bit, Windows 10 32bit и 64bit
Минимальные системные требования	2 ГБ ОЗУ (рекомендуется не менее 3 ГБ), USB порт
Источник питания	AC/DC адаптер 12.0 V либо сертифицированный лабораторный блок питания
Рабочая температура	5°C - 35°C

Характеристики источника питания из комплекта

Параметр	Значение
Входящее переменное напряжение	180-240 V, 50/60 Hz
Исходящее постоянное напряжение*	12.0 V, 1500 mA (1.5 A) (полярность: ⊕ ---- ⊖)

* Возможна работа с напряжением до 13,5B.

---
