Как выбрать качественный VAS 5054A: оригинальные OKI M6636, TJA1054AT и SAK-XC161CJ – залог успеха!

VAS 5054A – незаменимый инструмент для диагностики автомобилей концерна Volkswagen (VAG). Однако, как и в случае с любым популярным оборудованием, на рынке представлено множество подделок, которые могут не только не выполнять свои функции, но и нанести вред электронике автомобиля. В этой статье мы расскажем, как выбрать качественный VAS 5054A, как отличить оригинальные микросхемы OKI M6636, TJA1054AT и SAK-XC161CJ от подделок, и как проверить работоспособность сканера программным путем.

примечание

Практический опыт: Как инженер-калибровщик, я ежедневно использую VAS 5054A для диагностики и программирования автомобилей VAG. По моему опыту, качественный сканер – это залог быстрой и точной работы.

Почему так важен качественный VAS 5054A?

Качественный VAS 5054A обеспечивает:

• Полную поддержку протоколов диагностики: Оригинальное оборудование поддерживает все необходимые протоколы, включая UDS (Unified Diagnostic Services), который используется в современных автомобилях VAG.
• Стабильную работу: Качественные компоненты обеспечивают надежную связь с автомобилем и исключают риск сбоев в процессе диагностики или программирования.
• Совместимость с оригинальным программным обеспечением: Оригинальный VAS 5054A полностью совместим с программным обеспечением ODIS (Offboard Diagnostic Information System), что обеспечивает доступ ко всем функциям диагностики и программирования.
• Безопасность: Использование качественного оборудования исключает риск повреждения блоков управления автомобиля в процессе программирования.

предупреждение

Остерегайтесь подделок! Использование некачественного VAS 5054A может привести к неправильной диагностике, повреждению блоков управления автомобиля и потере времени и денег.

Как проверить качество VAS 5054A программным путем?

Существует два основных способа программной проверки качества VAS 5054A:

1. Тест в 42 версии PDU API (ODIS 5.1.3 и новее): В новых версиях ODIS (начиная с 5.1.3) используется Softing D-PDU API версии VCIs V1.20.042 (42 версия PDU API). Эта версия проверяет качество установленных электронных компонентов. Только приборы с оригинальными компонентами проходят этот тест и работают с ODIS без необходимости использования патчей и фиксов.
2. Тест самодиагностики в VAS-PC: Этот тест проверяет работоспособность различных электронных компонентов прибора. Однако, он не полностью информативен, так как его прохождение не гарантирует работу с 42 версией PDU API в ODIS 5.1.3 и новее.

Проверка в 42 версии PDU API:

1. Установите ODIS-Service 5.1.3 (или более новую версию).
2. Подключите VAS 5054A к USB и подайте питание 12V.
3. Запустите "Softing D-PDUAPI Test Application" (Пуск -> Все программы -> Softing D-PDU API for VCIs V1.20.042).
4. Проведите тест.
5. После прохождения теста запустите ODIS-Service и проверьте отсутствие ошибки ODS2522E ("Инфраструктура: Используемое здесь аппаратное обеспечение интерфейса автомобиля не поддерживается").

Тест самодиагностики в VAS-PC:

1. Запустите VAS-PC.
2. Перейдите в режим самодиагностики.
3. Проведите тест.
4. Убедитесь, что тест пройден без ошибок (результат: "в норме").

Важно: Для полной уверенности в качестве VAS 5054A необходимо пройти оба теста: в 42 версии PDU API и в VAS-PC.

Как отличить оригинальные компоненты VAS 5054A от подделок?

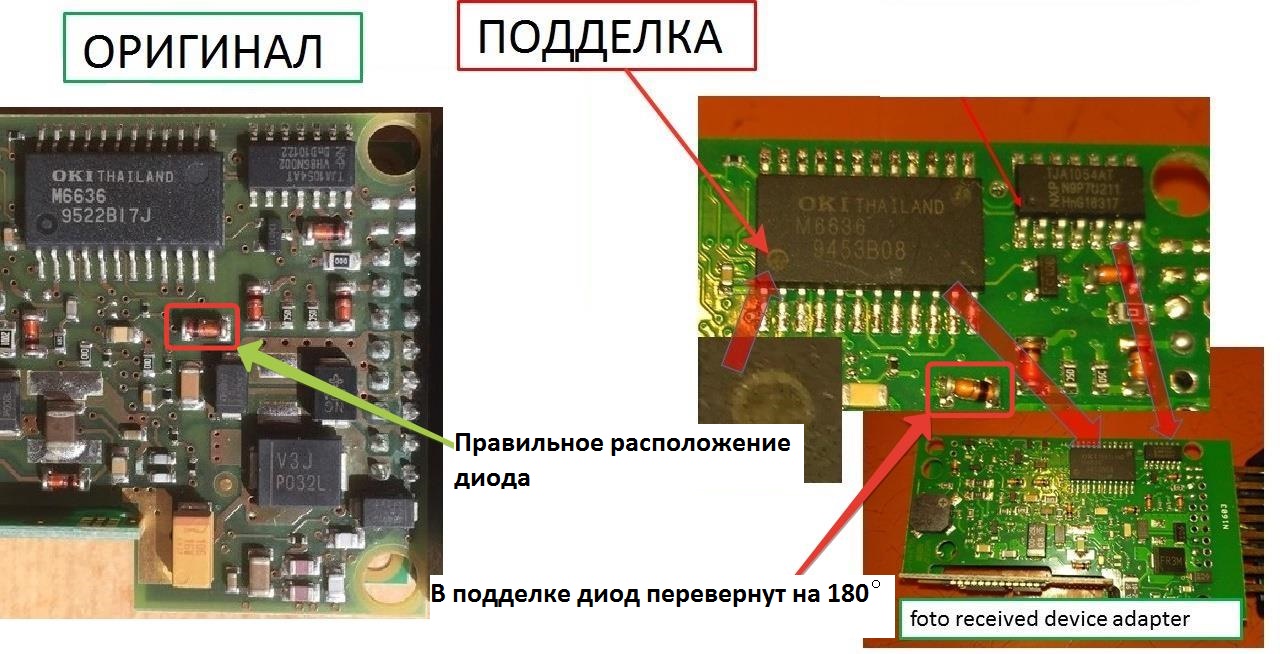

Для определения оригинальности электронных компонентов необходимо разобрать диагностический адаптер. Сравните внешний вид и расположение микросхем с фотографиями оригинального прибора.

Основные компоненты, на которые следует обратить внимание:

1. Микросхема OKI M6636 (SAE-J1850 Multiplex Communication Protocol):

   • Маркировка: OKI M6636 (не путать с OKI M6636B).
   • Ключ микросхемы: должен выглядеть в виде фрезерованной окружности.
   • Расположение на плате: согласно фотографии.





2. Микросхема TJA1054AT (Fault-tolerant CAN transceiver):

   • Ключ микросхемы: должен выглядеть без каких-либо фрезерований и углублений.
   • Расположение на плате: должна быть повернута на 180 градусов относительно OKI M6636.



3. Микросхема AU5780 (SAE/J1850/VPW transceiver):

   • В дешевых вариантах микросхема AU5780 может отсутствовать.
   • Расположение на плате: согласно фотографии.





4. Диод:

   • В вариантах с поддельной OKI M6636 диод может быть установлен в неправильном положении.
   • Расположение на плате: катод диода (полоска черного цвета) должен находиться в определенном положении.





5. Микроконтроллер SAK-XC161CJ-16F40F (SAF-XC161CJ-16F40F):

   • Маркировка: SAK-XC161CJ-16F40F (не путать с SAK-XC167CI-32F40F).
   • В оригинальном приборе установлен именно этот микроконтроллер, так как только XC161 имеет модуль последовательной передачи данных (SDLM), совместимый с J1850.





Сравнение различных версий VAS 5054A

Характеристика	VAS 5054A TOP FULL PRO (полная копия оригинала)	VAS 5054A PRO	VAS 5054A
Тест в 42 версии PDU API (ODIS 5.1.3 и новее)	проходит (+)	не проходит (-)	не проходит (-)
Работа в ODIS 5.1.3 и новее (42 PDU API)	полная оригинальная версия (поддержка 42 PDU API) (+)	применение патча (замена PDU API на 41 версию) (-)	замена PDU API на 41 версию (-)
Тест в VAS PC	проходит (+)	проходит (+)	не проходит (-)
Режим PassThru (J2534)	поддерживает (+)	поддерживает (+)	не поддерживает ряд протоколов (-)
Рекомендация к применению (официальные дилеры)	рекомендовано (+)	не рекомендовано (-)	не рекомендовано (-)
Микроконтроллер	SAK-XC161CJ-16F40F (поддержка SDLM)	SAK-XC161CJ-16F40F (поддержка SDLM)	SAK-XC167CI-32F40F (без SDLM)
OKI M6636 (SAE-J1850)	оригинальная OKI M6636	оригинальная OKI M6636	OKI M6636B, подделка OKI M6636, либо отсутствует
TJA1054AT (CAN transceiver)	оригинальная TJA1054AT	оригинальная TJA1054AT	подделка TJA1054AT, либо отсутствует
AU5780 (J1850)	оригинальная AU5780	оригинальная AU5780	подделка AU5780, либо отсутствует
Диод VD7	правильное расположение	правильное расположение	неверное расположение

Рекомендации

Для 100% уверенности в качестве VAS 5054A необходимо пройти оба теста: в 42 версии PDU API и в VAS-PC. Тест в 42 версии PDU API проверяет оригинальность и наличие OKI M6636 и TJA1054, но не проверяет тип микроконтроллера, наличие AU5780 и ряд других параметров.

Если вы планируете использовать VAS 5054A для диагностики автомобилей VAG группы после 2001 г.в. (в которых не используются J1850 VPW/PWM протоколы), можно использовать прибор без установленных OKI M6636, TJA1054AT, AU5780 и с неверно установленным диодом VD7. В этом случае рекомендуется убрать все муляжи с печатной платы и проверить рабочее напряжение установленных микросхем. В случае наличия микросхем на 3.0V~3.6V заменить их качественными микросхемами на 5V.

Заключение

Выбор качественного VAS 5054A – это инвестиция в ваш бизнес и гарантия безопасности автомобилей ваших клиентов. Следуйте нашим рекомендациям, и вы сможете выбрать надежный инструмент, который прослужит вам долгие годы.
