Kess v2: как проверить качество платы и доработать бюджетный вариант

Kess v2 — популярное обозначение OBD-класса программаторов для чтения и записи данных ЭБУ. На практике качество таких приборов сильно зависит от ревизии платы, комплектующих, SD-карты, кабелей и корректной установки K-Suite. В этой статье собраны технические признаки, по которым можно оценить конкретный экземпляр и понять, что можно доработать.

Купить OBD-программатор

Актуальная цена, комплектация и оформление заказа доступны в карточке OBD-программатора ЭБУ 5.017. Доставка по России бесплатная; Ozon, Wildberries и Яндекс Маркет остаются дополнительными каналами покупки.

примечание

Перед покупкой или первым запуском важно проверять не только корпус и комплект, но и качество платы, питание, SD-карту и соответствие ПО вашей версии прибора.

Почему качество платы так важно?​

Качественный Kess v2 обеспечивает:

  • Стабильную работу: Надежные компоненты обеспечивают стабильную связь с ЭБУ и исключают риск сбоев в процессе чтения или записи прошивки.
  • Поддержку заявленных протоколов: фактическая работа зависит от версии прибора, K-Suite, SD-карты и конкретного ЭБУ.
  • Безопасность: Использование качественного оборудования исключает риск повреждения ЭБУ в процессе чип-тюнинга.
предупреждение

Осторожно, подделка! Использование некачественного Kess v2 может привести к ошибкам при чтении или записи прошивки, повреждению ЭБУ и потере времени и денег.

Мини-чек-лист перед работой​

  • Стабильное питание 12 В/24 В. Для чтения/записи используйте источник питания с запасом по току.
  • Сделайте бэкап. Сохраняйте исходный файл и логи сессии перед любыми изменениями.
  • Отключите энергосбережение ПК. Сон и гибернация во время прошивки недопустимы.
  • Используйте проверенные кабели. Плохой контакт — самая частая причина обрыва записи.

Как проверить качество Kess v2?​

  1. Внешний осмотр: Внимательно осмотрите корпус прибора. Качественный Kess v2 имеет аккуратную сборку и не имеет видимых дефектов.
  2. Проверка платы: Попросите продавца разобрать флешер Kess v2 в вашем присутствии, чтобы вы могли осмотреть плату и убедиться в наличии необходимых компонентов.

Ключевые компоненты, на которые следует обратить внимание:

  • Фильтры Murata: Наличие шести фильтров Murata NFE61PT472C1H9L (позиция 1 на фото) является признаком качественного Kess v2.

  • Транзисторы: В качественном Kess v2 используются следующие транзисторы:

    • MMUN2113 (A6C) или аналоги — 4 шт. (позиция 2).
    • BCR112 (WFs) или аналоги — 5 шт. (позиция 3).
    • BC817 (6DW) или аналоги — 2 шт. (позиция 4).

  • Звуковой пьезоизлучатель Murata: Наличие звукового пьезоизлучателя Murata PKM17EPP (позиция 5) также является признаком качественного Kess v2.

  • Танталовые конденсаторы: В качественном Kess v2 используются танталовые конденсаторы (позиция 6).

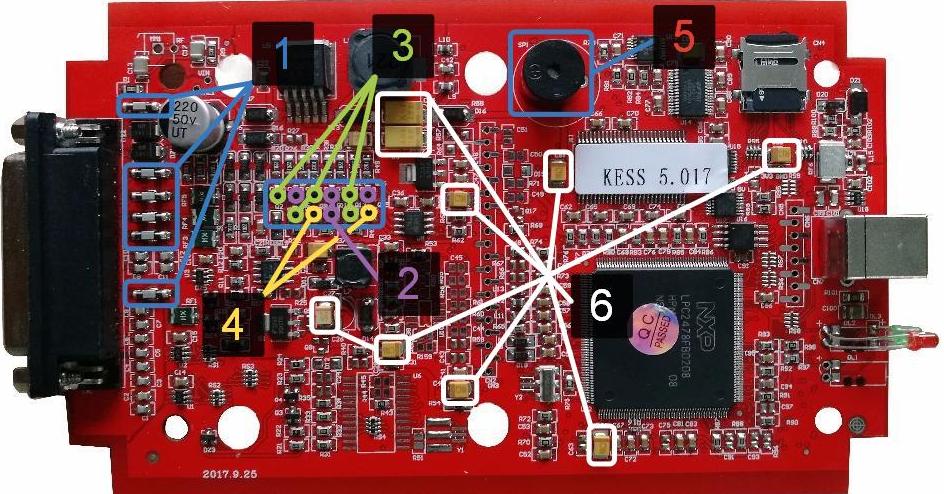

Плата качественного Kess v2 (EU версия)

Важно: Красный цвет платы не является гарантией качества, так как на рынке встречаются подделки с красной платой. Обязательно проверяйте наличие и правильность установки электронных компонентов перед покупкой!

Как доработать низкокачественный Kess v2?​

Если вам достался низкокачественный Kess v2, не отчаивайтесь. В некоторых случаях его можно доработать, заменив некачественные компоненты на оригинальные.

Основные проблемы низкокачественного Kess v2:

  • Отсутствие возможности чтения и записи ЭБУ по K-Line.
  • Ошибка "Wake up error".
  • Ошибка "Invalid protocol file".

Решение проблем:

  1. Замените отсутствующие компоненты: Установите фильтры Murata NFE61PT472C1H9L (позиция 1).
  2. Проверьте транзисторы:
    • Установите транзистор MMUN2113 (A6C) или аналоги (например, с маркировкой 6B или DTA114E, DTA124E, DTA144E) (позиция 2).
    • Установите транзисторы BCR112 (WFs) или аналоги (например, DTC114E, DTC124E, DTC144E) (позиция 3).
    • Установите транзистор BC817 (6DW) или аналоги (любой транзистор структуры NPN) (позиция 4).
  3. Проверьте конденсаторы: Для работы с автомобилями 24 В необходимо проверить номинал конденсаторов и в случае необходимости заменить их на танталовые конденсаторы соответствующих номиналов (позиция 6).

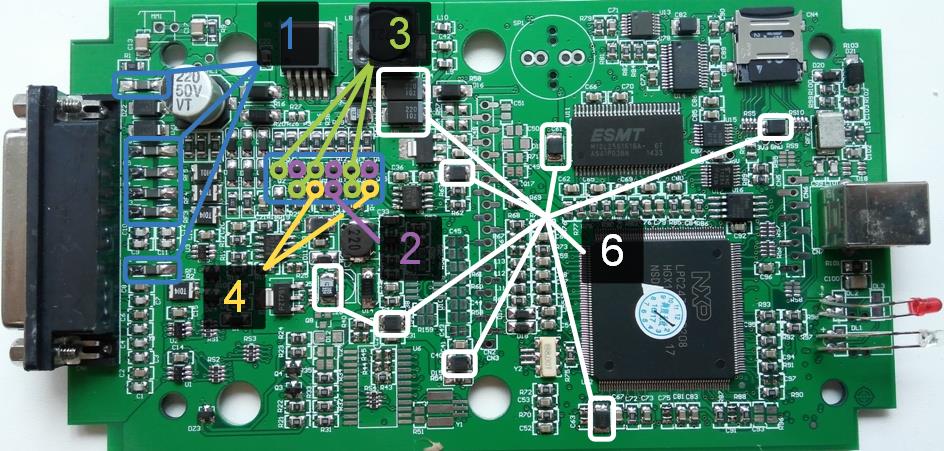

Плата Kess v2 с указанием мест доработки

  1. Решение ошибки "Wake up error":
    • Замените SD-карту.
    • Проверьте картоприемник SD-карты.
    • Выполните доработку K-Line.
  2. Решение ошибки "Invalid protocol file":
    • Перезапишите SD-карту соответствующими серийному номеру файлами.
    • Выполните обновление Kess v2.

Если вы уже выбрали прибор, переходите к установке K-Suite: пошаговая инструкция.

Заключение​

От качества Kess v2 напрямую зависит, переживёт ли ЭБУ чтение и запись. Проверьте прибор по пунктам выше до покупки. Если низкокачественный Kess v2 уже куплен, его часто можно доработать: заменить проблемные компоненты на оригинальные.

к сведению

Нужна помощь? Если вы сомневаетесь в совместимости или порядке установки, напишите нам: поможем сверить задачу, версию прибора и инструкцию.
