K-Tag: как проверить качество платы и доработать бюджетный вариант

K-Tag – популярное обозначение bench/boot-класса программаторов для работы с ЭБУ "на столе". На практике качество таких приборов сильно зависит от ревизии платы, комплектующих, SD-карты, кабелей и корректной установки K-Suite. В этой статье собраны технические признаки, по которым можно оценить конкретный экземпляр и понять, что можно доработать.

примечание

Перед покупкой или первым запуском важно проверять не только корпус и комплект, но и качество платы, питание, SD-карту и соответствие ПО вашей версии прибора.

Почему качество платы так важно?​

Качественный K-Tag обеспечивает:

  • Стабильную работу: Использование надежных компонентов повышает стабильность связи с ЭБУ и снижает риск сбоев во время чтения или записи прошивки.
  • Поддержку заявленных протоколов: фактическая работа зависит от версии прибора, K-Suite, SD-карты и конкретного ЭБУ.
  • Безопасность: Применение качественного оборудования минимизирует риск повреждения ЭБУ в процессе чип-тюнинга.
предупреждение

Осторожно, подделка! Использование некачественного K-Tag может привести к ошибкам при чтении или записи прошивки, что может повредить ЭБУ и повлечь за собой значительные финансовые и временные затраты.

Как проверить качество K-Tag?​

  1. Внешний осмотр: Внимательно осмотрите корпус прибора. Качественный K-Tag имеет аккуратную сборку без видимых дефектов.
  2. Проверка платы: Настоятельно рекомендуется попросить продавца разобрать флешер K-Tag в вашем присутствии, чтобы вы могли осмотреть плату и убедиться в наличии и качестве всех необходимых компонентов.

Ключевые компоненты, на которые следует обратить внимание:

  • Фильтры Murata: Наличие фильтров Murata NFE61PT472C1H9L является одним из главных признаков качественного прибора K-Tag.
  • Транзисторы: В качественном K-Tag должны быть установлены следующие транзисторы:
    • MMUN2113 (A6C) или их аналоги.
    • BCR112 (WFs) или их аналоги.
    • BC817 (6DW) или их аналоги.
  • Танталовые конденсаторы: Использование танталовых конденсаторов также свидетельствует о высоком качестве прибора.

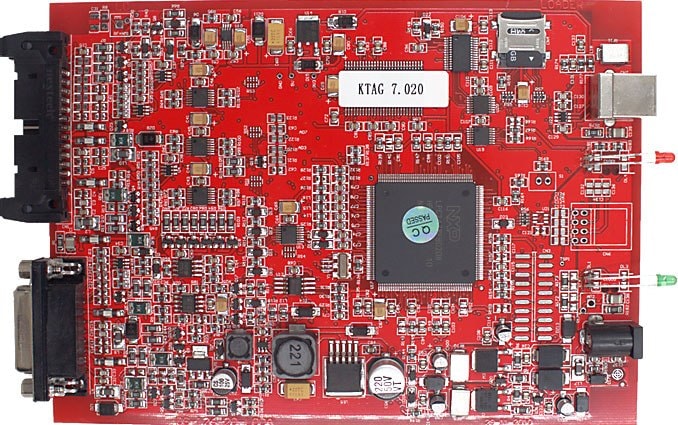

Плата качественного K-Tag (EU версия)

Важно: Не стоит полностью доверять цвету платы. Хотя качественные версии часто имеют красную плату, на рынке встречаются и подделки с платой такого же цвета. Всегда проверяйте наличие и правильность установки электронных компонентов перед покупкой.

Как доработать низкокачественный K-Tag?​

Если вы все же стали обладателем низкокачественного K-Tag, не стоит отчаиваться. В большинстве случаев его можно доработать, заменив некачественные компоненты на оригинальные.

Основные проблемы низкокачественного K-Tag:

  • Отсутствие возможности чтения и записи ЭБУ по K-line.
  • Ошибка "Wake up error".
  • Ошибка "Invalid protocol file".

Решение проблем:

  1. Установите недостающие компоненты: В первую очередь, установите фильтры Murata NFE61PT472C1H9L.
  2. Проверьте и замените транзисторы:
    • Установите транзистор MMUN2113 (A6C) или его аналоги (например, транзисторы 6В, DTA c цифровыми обозначениями 114е, 124е, 144e).
    • Установите транзисторы BCR112 (WFs) или их аналоги (например, транзисторы DTC с цифровыми обозначениями 114е, 124е, 144e).
    • Установите транзистор BC817 (6DW) или его аналог (подойдет любой транзистор структуры NPN).
  3. Проверьте конденсаторы: Для корректной работы с грузовыми автомобилями (24В) необходимо проверить номиналы конденсаторов и при необходимости заменить их на танталовые конденсаторы соответствующих номиналов.
  4. Решение ошибки "Wake up error": Эта ошибка может быть вызвана некачественной SD-картой, проблемами с картоприемником или неработоспособностью K-line. Рекомендуется заменить SD-карту на более качественную, проверить картоприемник и выполнить доработку K-line, если это необходимо.
  5. Решение ошибки "Invalid protocol file": Данная проблема обычно связана с SD-картой. Попробуйте перезаписать на нее файлы, соответствующие серийному номеру вашего прибора, или выполните обновление K-Tag.

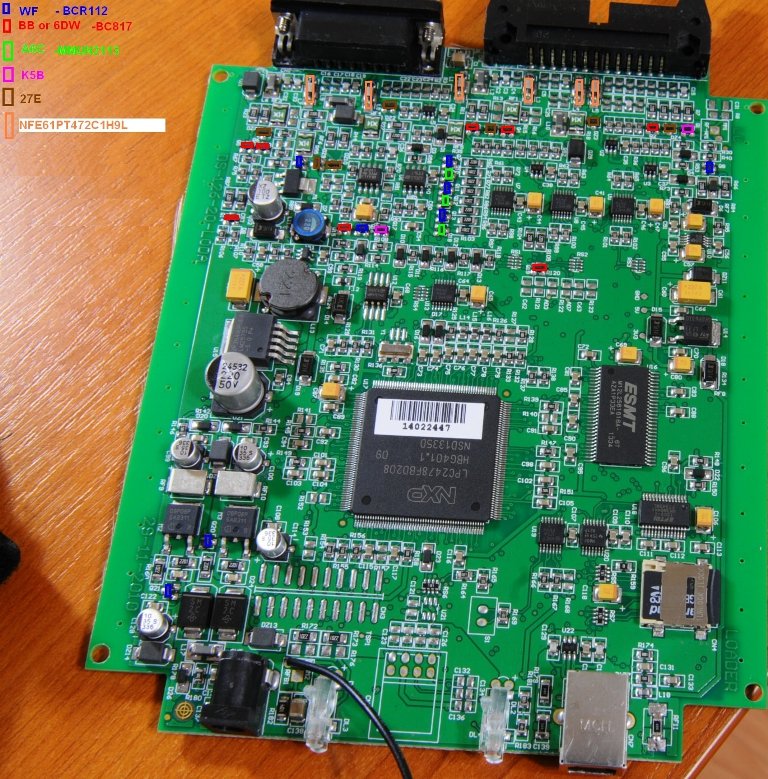

Плата K-Tag с указанием мест доработки

Заключение​

Выбор качественного K-Tag – это залог успешного и безопасного чип-тюнинга. Следуя нашим рекомендациям, вы сможете подобрать надежный инструмент, который прослужит вам долгие годы. Если же вам достался низкокачественный прибор, не отчаивайтесь – в большинстве случаев его можно доработать, заменив проблемные компоненты на оригинальные.
