GODIAG GT106 PLUS: Проверка реле и чистка форсунок 🛠️

Введение 👋​

Это руководство поможет вам правильно использовать адаптер GODIAG GT106 PLUS для диагностики автомобильных реле и тестирования, а также чистки топливных форсунок. Прибор работает как с легковыми (12В), так и с грузовыми (24В) автомобилями.

Шаг 1: Подготовка к работе 🔌​

Перед началом работы убедитесь, что у вас есть всё необходимое:

  • Адаптер GODIAG GT106 PLUS.
  • Соответствующий блок питания:
    • 12В 3А для работы с компонентами легковых автомобилей.
    • 24В 8А для работы с компонентами грузовых автомобилей.
  • Тестируемое реле или форсунка.
  • (Для чистки) Баллон с очистителем для карбюратора/инжектора и переходник.
Внимание!

Использование неправильного напряжения может повредить тестируемый компонент. Всегда проверяйте, какой блок питания вы подключаете: 12В для легковых и 24В для грузовых.

Шаг 2: Проверка автомобильных реле ⚡​

Эта функция позволяет проверить работоспособность реле (например, реле фар, топливного насоса, стартера), если соответствующий узел автомобиля перестал работать.

1. Тест реле легкового автомобиля (12В)​

  1. Подключите к адаптеру блок питания 12В 3А.
  2. С помощью проводов с зажимами ("крокодилами") подключите реле к выходным клеммам адаптера.
  3. Нажмите кнопку на приборе. Если реле исправно, вы услышите характерный щелчок, и загорится соответствующий светодиодный индикатор.

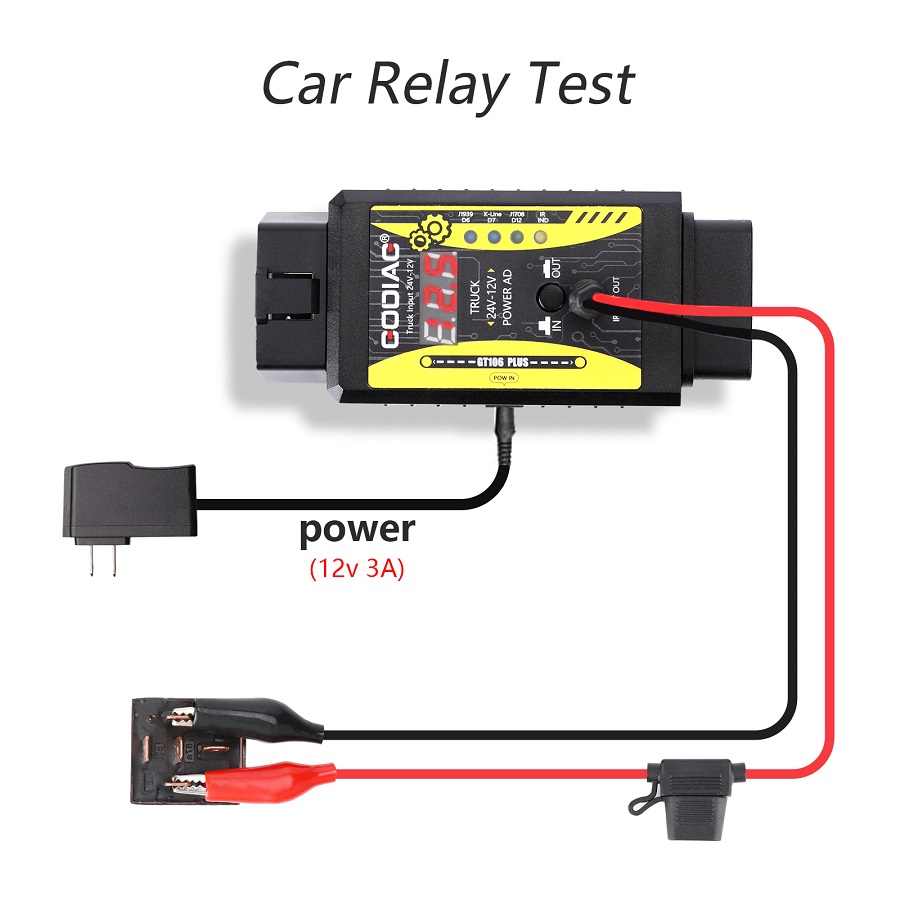

Схема подключения GODIAG GT106 PLUS для теста реле легкового автомобиля с питанием 12В 3А.

2. Тест реле грузового автомобиля (24В)​

  1. Подключите к адаптеру блок питания 24В 8А.
  2. Аналогично подключите реле грузовика к выходным клеммам.
  3. Нажмите кнопку для проверки.

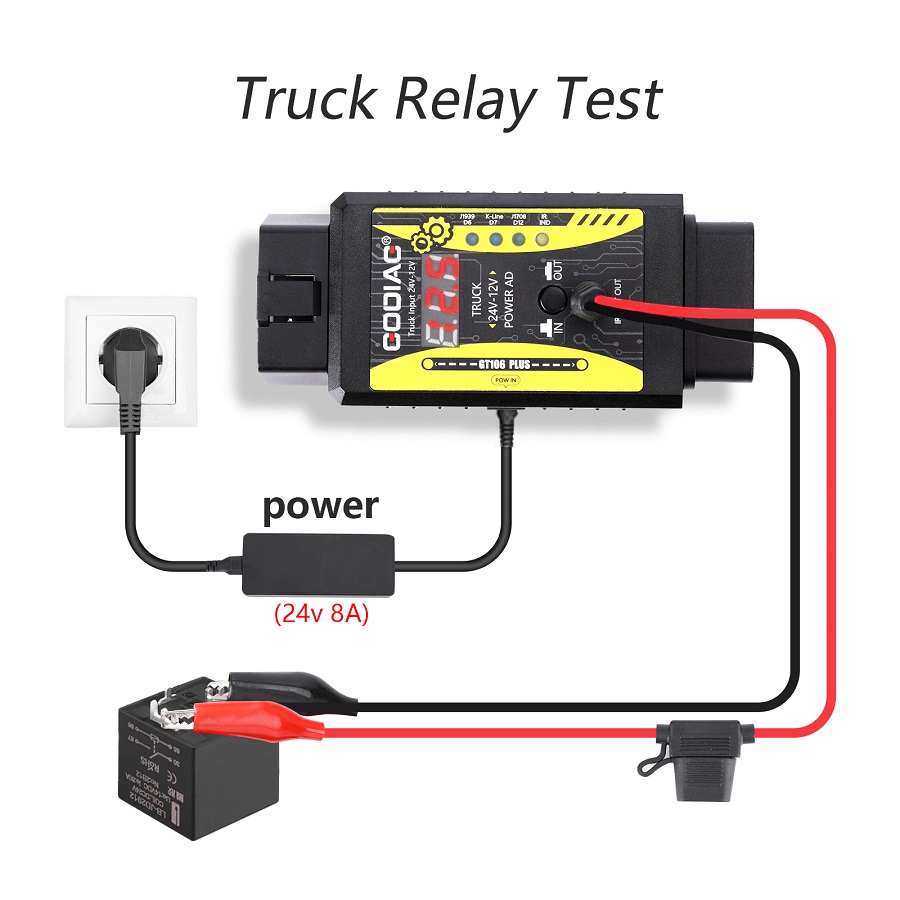

Схема подключения GODIAG GT106 PLUS для теста реле грузового автомобиля с питанием 24В 8А.

Шаг 3: Тестирование и чистка топливных форсунок 💧​

Проверка форсунок необходима при таких симптомах, как затрудненный запуск, потеря мощности, повышенный расход топлива.

1. Тест форсунки легкового автомобиля (12В)​

  1. Подключите к адаптеру блок питания 12В 3А.
  2. Подключите контакты форсунки к выходным клеммам адаптера.
  3. Нажмите кнопку на приборе для подачи импульсов. Если форсунка исправна, вы услышите четкие, ритмичные щелчки ее электромагнитного клапана.

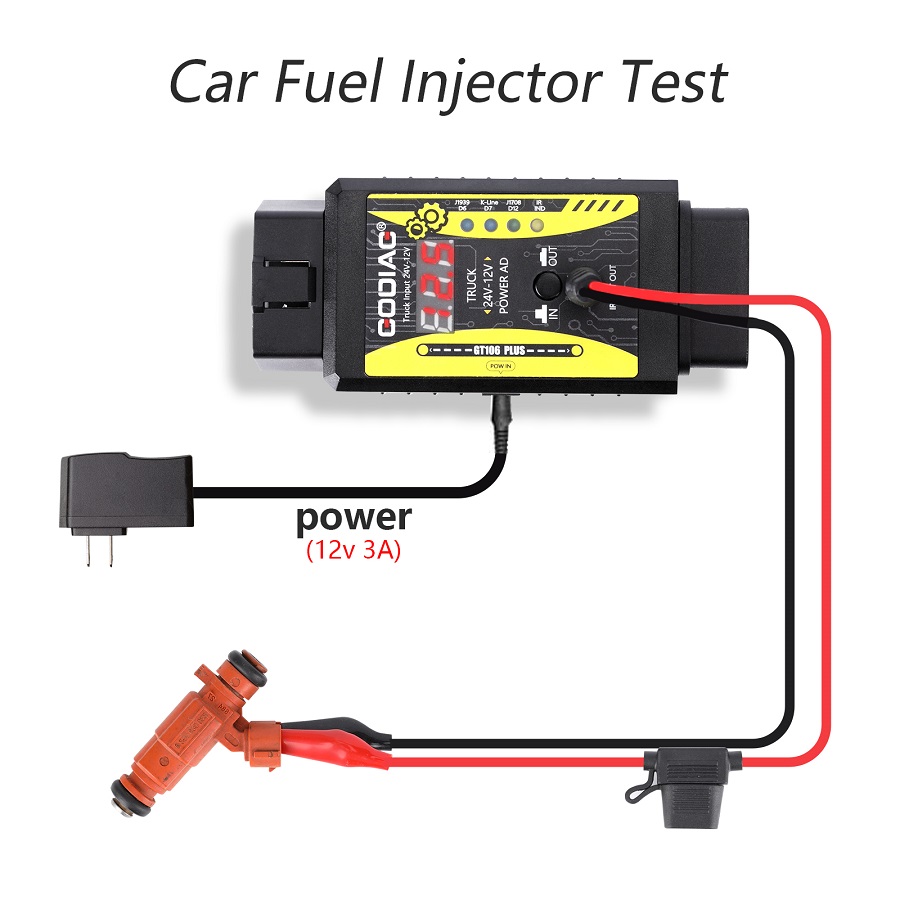

Схема подключения GODIAG GT106 PLUS для теста форсунки легкового автомобиля с питанием 12В 3А.

2. Тест форсунки грузового автомобиля (24В)​

  1. Подключите к адаптеру блок питания 24В 8А.
  2. Подключите форсунку грузовика к выходным клеммам.
  3. Запустите тест.
Критически важный шаг!

При тестировании форсунок грузовых автомобилей (24В) не подавайте напряжение непрерывно дольше 120 секунд. Это может привести к перегреву и повреждению обмотки форсунки.

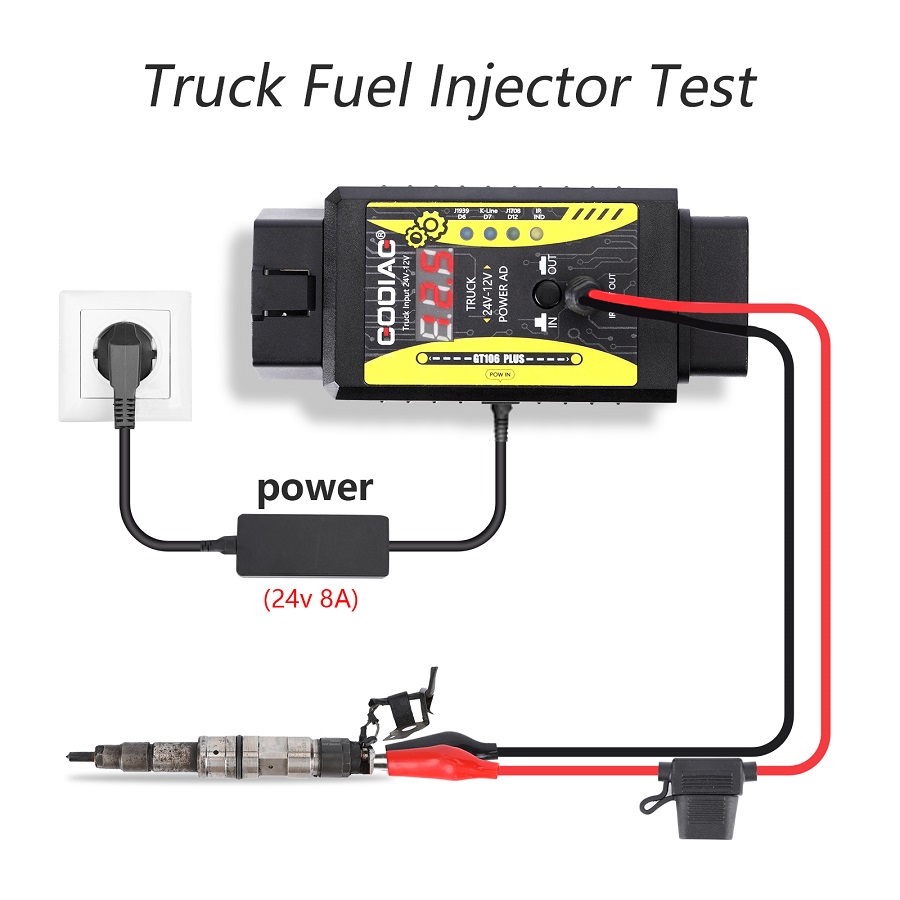

Схема подключения GODIAG GT106 PLUS для теста форсунки грузового автомобиля с питанием 24В 8А.

3. Чистка топливных форсунок​

Если форсунка забита, ее можно прочистить с помощью адаптера.

  1. Подключите форсунку к адаптеру, как для теста.
  2. Подсоедините баллон с очистителем для инжекторов ко входному отверстию форсунки через специальный переходник.
  3. Начните подавать чистящую жидкость под давлением.
  4. Одновременно с этим активируйте подачу импульсов с помощью GT106 PLUS. Клапан форсунки будет открываться и закрываться, позволяя жидкости эффективно промывать внутренние каналы.
  5. Продолжайте процедуру, пока факел распыла из форсунки не станет равномерным.
Совет

Во время чистки держите форсунку крепко, так как давление из баллона может ее вытолкнуть. Всегда работайте в хорошо проветриваемом помещении и используйте защитные очки.
